郭寨護坡協會(huì )圓礫場地基礎支護

發布時間：2023-10-17 11:55

>項目背景

該項目為新建私人的住宅樓，位于洛陽市洛龍區，場地在S243省道旁，靠近龍門山，距離伊河500米。整個場地東西最寬50m，南北最長103m，平面大致呈矩形?；鱼@進位置由上至下的土層依次為表層素填土厚度3m，下部圓礫層深度20m。

>項目概覽

1.服務范圍：鉆機設備、錨固材料、錨桿安裝、服務

3.應用場景：建筑基礎支護

4.應用結構：自鉆式中空錨桿用作建筑基礎土釘支護

5.地質條件：場地從上而下主要由兩層組成，表層為3m左右厚度的素填土，下部是20m深的圓礫層。稍濕，飽水，呈稍密狀，礫石母巖成分多為強-弱風化狀的脈石英、硅質巖

>問題與挑戰

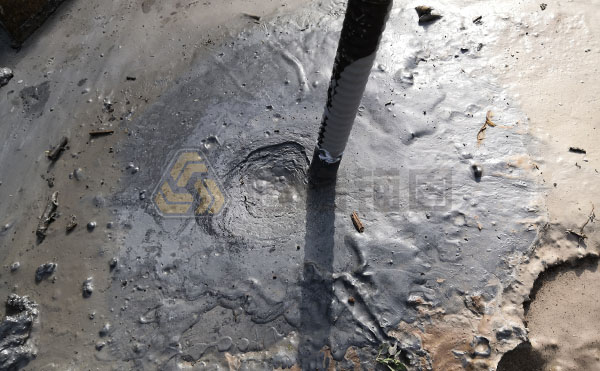

根據地質條件，由于下部為圓礫分布，常規鉆孔成孔困難，鉆孔效率低且不能連續完成。為解決鉆孔難題，在圓礫中安裝自鉆式中空錨桿，采用同步鉆進與注漿的工藝。

>解決方案

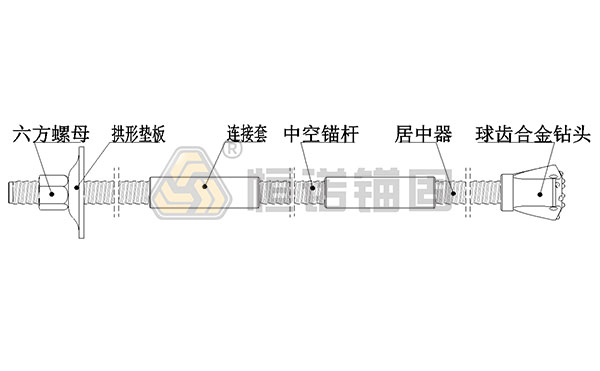

錨桿為全粘結自鉆式中空錨固系統，由中空錨桿桿體、連接套、居中器、鉆頭、墊板和螺母組成，集鉆進、注漿和錨固功能為一體，桿體不僅可作為鉆桿和錨桿使用，還可以實現同時鉆進和注漿。錨桿注漿為常壓注漿（壓力0.3-0.5MPa），注漿采用水灰比0.5-0.55的純水泥漿，注漿體的抗壓強度為20MPa。選用SER38/21中空錨桿體，單根長度3m，鉆頭為SSR38/76、SSR38/90、SSR38/115球齒全鋼鉆頭，錨桿結構如圖所示

>施工工藝

物料準備→鉆機就位→連接中空錨桿及鉆頭→同步鉆進與注漿→沖洗鉆孔→接長錨桿→重復鉆進及注漿→鉆孔完成→安裝完成

>施工設備

鉆機：自鉆式錨桿專用鉆機、攪拌桶、注漿泵

施工效率：1min/m（每臺班鉆進安裝錨桿500m）

>成本對比

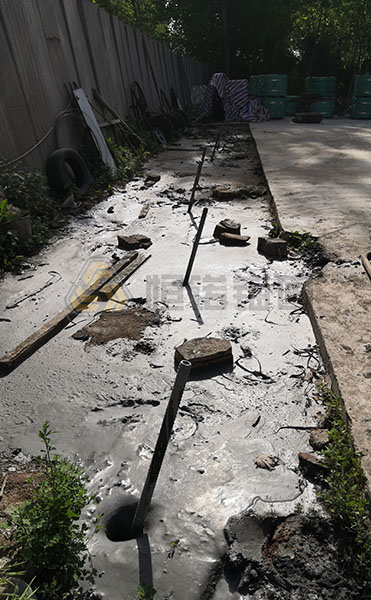

該項目于2022年4月順利完成，自鉆式錨桿施工中克服了塌孔卡鉆等困難，同步鉆進與注漿工藝和鋼筋錨桿施工相比，省去了成孔注漿工序，施工效率提高5倍以上，錨桿鉆進安裝效果好，鉆進速度快。
