土釘墻怎么布置？常見的土釘布置方法及要求

土釘墻是現代基坑和邊坡工程中十分常見的支護結構，土釘墻需要布置合理才能夠起到良好的支護效果。土釘墻的布置和其地質特效、坡度，以及土釘之間的間距、傾斜角度、長度、材料類型有關，下面就由小諾為大家介紹一下土釘墻怎么布置。

一、土釘墻布置要求

1、土釘墻坡度

土釘墻的高度、長度以及墻面情況都會(huì )影響土釘墻的設計，土釘墻坡度一般為1:0.2-1:0.5，不宜大于1:0.1。還需要考慮土釘墻是否需要分段分層，一般分層開挖在土釘位置下方300-500mm位置。

2、土釘之間間距

土釘之間間距包括豎向間距和橫向間距，土釘的豎向間距應和每層開挖深度相對應，土釘的橫向間距一般在1.2m-2.0m，軟土中可以小于1.2m，大多數情況下取1.5m。

3、土釘布置形狀

土釘布置形狀通常是正方形、矩形、三角形交錯排列或是在有限的位置情況下不規則排列，在下面會(huì )為大家詳細介紹。

4、土釘傾斜角度

土釘傾斜角度是為了確保漿液能夠從鉆孔流向鉆頭，如果鉆頭位于堅硬且深的土層，則需要加大土釘的傾斜角度。土釘和水平方向的夾角通常在10-20°，一般傾斜角度為15°，傾斜角度不足會(huì )導致灌漿有空隙，保護層厚度不夠。

5、土釘的長度

土釘的長度應為土釘墻支護高度的0.5-1.2倍，根據巖土密實度和巖層堅硬程度適當調高或降低，對于軟塑粘性土來說，不應小于1倍，頂部的土釘應適當加長，一般長度為9m、12m。

6、土釘的材料類型

土釘一般是鋼筋或是鋼管，鋼筋一般采用直徑在16-32mm的二、三級鋼筋，鋼管的外徑一般不小于48mm，壁厚不小于3mm。

7、地質特性

土釘墻布置前需要對地質條件進行全面的評估，清楚土體的抗剪強度、地下水位置及水位情況等，進而對土釘墻的設計和土釘的防腐工藝進行選擇。

二、常見的土釘布置方法

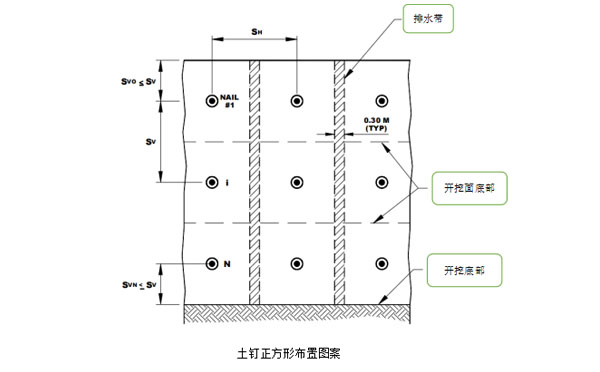

1、正方形布置

正方形布置是指在正方形四角排列上土釘，這種布置方法便于在噴射混凝土面上施工垂直縫，或便于安裝預制混凝土面板。此外，正方形圖案還便于連續垂直安裝復合材料排水條。在工程應用中，通常采用的是正方形布置。

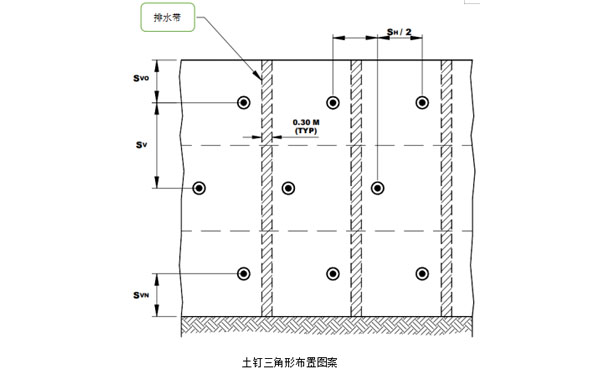

2、交錯布置

交錯布置土釘會(huì )使土壓力在土體中的分布更加均勻，增強了土體的拱形效應，利于支護。土釘按三角形圖案布置可以使邊坡土體重新分配的負荷較小，但是對于較高的土釘墻，很難建立一個對應基礎排水溝的垂直連續的排水系統，需要根據實際情況選用。

以上就是對于土釘墻怎么布置這一問題的解答，土釘墻的布置、施工方式以及注漿方法都會(huì )影響土釘墻的支護效果。自鉆式錨桿在土釘墻支護中得到成功的應用，支護效果要比普通鋼筋鋼管要好，且施工工期相較于普通錨桿更快，歡迎您來電了解。
